TP 1 — Premier nœud micro-ROS

Objectifs

comprendre ce que sont un nœud, un topic et un message ROS 2 ;
intégrer micro-ROS à un projet CubeIDE avec FreeRTOS ;
faire publier par la carte l’état d’un bouton et un compteur, et les lire sur un ordinateur avec les outils de ROS 2.

Durée indicative : deux séances de 3 h. Prérequis : la partie 2, en particulier TP 6 — Le DMA et TP 7 — Un programme en flash externe.

Matériel : la carte, son câble de programmation, un adaptateur USB-série 3,3 V branché sur le connecteur J1 (comme au TP 5 de la partie 1), et un ordinateur sous Linux avec ROS 2 Humble et Docker.

Ce qu’il faut savoir

ROS 2 en quelques mots

Un programme ROS 2 est fait de nœuds (nodes) : des programmes qui s’échangent des messages sur des topics, des canaux nommés comme /ratbot_1/base/cmd_vel. Un nœud publie sur un topic, d’autres s’y abonnent ; aucun ne connaît les autres. Chaque topic a un type de message, par exemple std_msgs/msg/Bool (un booléen) ou sensor_msgs/msg/Temperature.

Les nœuds se découvrent seuls sur le réseau, grâce à DDS, la couche de communication de ROS 2. Tous ceux qui partagent le même numéro de domaine (ROS_DOMAIN_ID) se voient.

micro-ROS et l’agent

Un microcontrôleur n’a ni la mémoire ni le réseau qu’il faudrait pour parler DDS. micro-ROS lui fournit une version allégée de ROS 2 : la carte parle un protocole compact, XRCE-DDS, sur une simple liaison série, à un programme qui tourne sur l’ordinateur, l”agent. L’agent crée de l’autre côté les vrais nœuds et topics DDS, au nom de la carte :

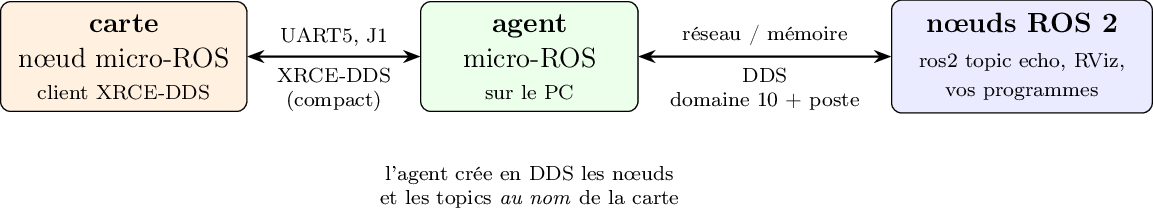

Figure made with TikZ

La carte parle XRCE-DDS à l’agent, qui la représente dans le monde ROS 2.

C’est exactement ce que fait le robot : sa carte est reliée au Raspberry Pi par UART5, à 3 Mbit/s, et l’agent tourne sur le Raspberry Pi.

Un numéro de domaine par poste

Dans une salle de TP, toutes les cartes publieraient le même topic, et chaque poste verrait celles des voisins. Chaque poste utilise donc son propre domaine : 10 + le numéro du poste (11 pour le poste 1, etc.).

Avertissement

N’utilisez jamais le domaine 77 : c’est celui des robots. Une carte de TP qui y publierait apparaîtrait au milieu de la flotte.

Le domaine se règle des deux côtés : dans le programme de la carte, et sur l’ordinateur, avec export ROS_DOMAIN_ID=11.

Étape 1 — Le projet CubeMX

Créez un projet ros_tp01_noeud : FREERTOS en CMSIS_V2, Timebase Source sur TIM6, LED_1 à LED_4 en sortie, SW1 en entrée sans tirage (partie 2, TP 1).
UART5, sur PB12 (RX) et PB13 (TX), en Asynchronous, 115 200 bit/s, 8N1.
Onglet DMA Settings de UART5 : ajoutez UART5_RX en mode Circular et UART5_TX en mode Normal, toutes deux en priorité Very High. Onglet NVIC Settings : activez UART5 global interrupt.
FREERTOS → Config parameters : TOTAL_HEAP_SIZE à 65536. Tasks and Queues : la tâche defaultTask reçoit une pile de 3000 mots (12 Kio : micro-ROS en demande plus de 10).
CORTEX_M7 : MPU NOT USED, I-cache activé, D-cache désactivé (partie 2, TP 6 et 7).
Générez le code.

Étape 2 — Ajouter micro-ROS au projet

micro-ROS est fourni sous forme d’une bibliothèque statique, compilée pour le Cortex-M7 et pour votre projet, dans un conteneur Docker.

Dans le dossier du projet :

git clone -b humble https://github.com/micro-ROS/micro_ros_stm32cubemx_utils.git

Project → Properties → C/C++ Build → Settings → Build Steps → Pre-build steps, sur une seule ligne :

docker pull microros/micro_ros_static_library_builder:humble && docker run --rm -v ${workspace_loc:/${ProjName}}:/project --env MICROROS_LIBRARY_FOLDER=micro_ros_stm32cubemx_utils/microros_static_library_ide microros/micro_ros_static_library_builder:humble

MCU GCC Compiler → Include paths : ajoutez micro_ros_stm32cubemx_utils/microros_static_library_ide/libmicroros/include.
MCU GCC Linker → Libraries : dans Library search path, le chemin absolu de micro_ros_stm32cubemx_utils/microros_static_library_ide/libmicroros ; dans Libraries, microros.
Copiez dans Core/Src ces quatre fichiers du dossier micro_ros_stm32cubemx_utils/extra_sources : microros_time.c, microros_allocators.c, custom_memory_manager.c, et microros_transports/dma_transport.c.
Compilez. Le premier build est long (une dizaine de minutes) : la bibliothèque est construite. Les suivants la réutilisent.

Étape 3 — Faire tenir le programme

La compilation échoue sans doute à l’édition de liens, avec deux messages :

region `FLASH' overflowed by ... bytes
region `DTCMRAM' overflowed by ... bytes

La flash. Le programme dépasse les 128 Kio de la flash interne : il doit vivre en flash externe, exactement comme au TP 7 de la partie 2 (région FLASH à 0x90000000, __enable_irq() au début de main, programmation avec le greffon QSPI, -rst).
La RAM. Dans le script d’édition de liens, faites passer .bss (et ._user_heap_stack si besoin) de DTCMRAM à la grande RAM AXI (RAM_D1 ou RAM), en remplaçant >DTCMRAM par >RAM_D1 à la fin de la section.

Questions

Quelle taille fait le programme (arm-none-eabi-size, ou la console de CubeIDE) ? Combien de fois la flash interne ?
Le transport dma_transport.c déclare ses tampons de réception et d’émission en variables globales, donc dans .bss. Hormis la place, pourquoi est-il indispensable que .bss quitte la DTCM ? (Partie 2, TP 6.)

Étape 4 — Le nœud et ses deux topics

Dans StartDefaultTask, et seulement là (micro-ROS n’est pas prévu pour être appelé depuis plusieurs tâches) :

Le transport et la mémoire. Indiquez à micro-ROS d’utiliser UART5, et son propre allocateur :

rmw_uros_set_custom_transport(true, (void *)&huart5,
                              cubemx_transport_open, cubemx_transport_close,
                              cubemx_transport_write, cubemx_transport_read);

rcl_allocator_t a = rcutils_get_zero_initialized_allocator();
a.allocate      = microros_allocate;
a.deallocate    = microros_deallocate;
a.reallocate    = microros_reallocate;
a.zero_allocate = microros_zero_allocate;
rcutils_set_default_allocator(&a);

Ces fonctions sont définies dans les fichiers copiés à l’étape 2 : déclarez-les extern (voir sample_main.c dans micro_ros_stm32cubemx_utils).

Attendre l’agent. Tant que rmw_uros_ping_agent(200, 1) ne renvoie pas RMW_RET_OK, faites clignoter LED_1. Allumez-la fixe ensuite.

Le nœud. Créez-le dans votre domaine, avec le nom ratbot_lab et l’espace de noms tp :

rcl_allocator_t    allocator = rcl_get_default_allocator();
rcl_init_options_t opts      = rcl_get_zero_initialized_init_options();
rcl_init_options_init(&opts, allocator);
rcl_init_options_set_domain_id(&opts, 11);       /* 10 + numéro du poste */
rclc_support_init_with_options(&support, 0, NULL, &opts, &allocator);
rclc_node_init_default(&node, "ratbot_lab", "tp", &support);

Deux éditeurs (publishers) : button de type std_msgs/msg/Bool, et counter de type std_msgs/msg/Int32 :

rclc_publisher_init_default(&pub_button, &node,
    ROSIDL_GET_MSG_TYPE_SUPPORT(std_msgs, msg, Bool), "button");

La boucle : toutes les 100 ms (osDelayUntil), publiez l’état de SW1 ; toutes les secondes, le compteur, augmenté de 1.

Vérifiez chaque code de retour (RCL_RET_OK) : en cas d’échec, allumez LED_4 et arrêtez-vous là. C’est votre seul moyen de savoir quelle étape a échoué.

Étape 5 — Côté ordinateur

Branchez l’adaptateur USB-série sur J1, et repérez son nom (/dev/ttyUSB0 en général : ls /dev/ttyUSB*).

Lancez l’agent, dans un terminal :

docker run -it --rm -v /dev:/dev --privileged --net=host --ipc=host \
    microros/micro-ros-agent:humble serial --dev /dev/ttyUSB0 -b 115200

Faites redémarrer la carte (bouton reset) : LED_1 cesse de clignoter, et l’agent affiche la création de la session, du nœud et des topics.

Dans un autre terminal :

source /opt/ros/humble/setup.bash
export ROS_DOMAIN_ID=11
ros2 node list
ros2 topic list
ros2 topic echo /tp/button
ros2 topic hz /tp/counter

Questions

Quel est le nom complet du nœud ? Celui des deux topics ?
Appuyez sur SW1 : que montre ros2 topic echo ? Mesurez la cadence de /tp/button avec ros2 topic hz : est-ce celle que vous avez programmée ?
Arrêtez l’agent (Ctrl+C), puis relancez-le. La carte reprend-elle ses publications ? Pourquoi ? (On y reviendra au TP 2.)
Changez ROS_DOMAIN_ID dans le terminal, et relancez ros2 topic list. Que voyez-vous ? Que se serait-il passé avec le domaine 77 ?

Solution de l’étape 4

Les inclusions (USER CODE BEGIN Includes) :

#include <rcl/rcl.h>
#include <rclc/rclc.h>
#include <rclc/executor.h>
#include <uxr/client/transport.h>
#include <rmw_microxrcedds_c/config.h>
#include <rmw_microros/rmw_microros.h>
#include <std_msgs/msg/bool.h>
#include <std_msgs/msg/int32.h>

Les fonctions définies dans les fichiers copiés à l’étape 2, déclarées extern (USER CODE BEGIN 0) :

bool   cubemx_transport_open(struct uxrCustomTransport *transport);
bool   cubemx_transport_close(struct uxrCustomTransport *transport);
size_t cubemx_transport_write(struct uxrCustomTransport *transport,
                              const uint8_t *buf, size_t len, uint8_t *err);
size_t cubemx_transport_read(struct uxrCustomTransport *transport,
                             uint8_t *buf, size_t len, int timeout, uint8_t *err);
void *microros_allocate(size_t size, void *state);
void  microros_deallocate(void *pointer, void *state);
void *microros_reallocate(void *pointer, size_t size, void *state);
void *microros_zero_allocate(size_t number_of_elements, size_t size_of_element,
                             void *state);

La tâche :

#define POSTE_DOMAIN_ID 11u              /* 10 + numéro du poste ; JAMAIS 77 */

void StartDefaultTask(void *argument)
{
    rcl_allocator_t      allocator;
    rcl_init_options_t   opts;
    rclc_support_t       support;
    rcl_node_t           node;
    rcl_publisher_t      pub_button, pub_counter;
    std_msgs__msg__Bool  msg_button;
    std_msgs__msg__Int32 msg_counter;
    uint32_t             next, tick = 0u;

    (void)argument;

    /* 1. le transport et la mémoire */
    rmw_uros_set_custom_transport(true, (void *)&huart5,
                                  cubemx_transport_open, cubemx_transport_close,
                                  cubemx_transport_write, cubemx_transport_read);
    allocator = rcutils_get_zero_initialized_allocator();
    allocator.allocate      = microros_allocate;
    allocator.deallocate    = microros_deallocate;
    allocator.reallocate    = microros_reallocate;
    allocator.zero_allocate = microros_zero_allocate;
    if (!rcutils_set_default_allocator(&allocator)) { fail(1u); }

    /* 2. attendre l'agent */
    while (rmw_uros_ping_agent(200, 1) != RMW_RET_OK)
    {
        HAL_GPIO_TogglePin(LED_1_GPIO_Port, LED_1_Pin);
        osDelay(200);
    }
    HAL_GPIO_WritePin(LED_1_GPIO_Port, LED_1_Pin, GPIO_PIN_SET);

    /* 3. le nœud, dans le domaine du poste */
    allocator = rcl_get_default_allocator();
    opts      = rcl_get_zero_initialized_init_options();
    if (rcl_init_options_init(&opts, allocator) != RCL_RET_OK)                 { fail(2u); }
    if (rcl_init_options_set_domain_id(&opts, POSTE_DOMAIN_ID) != RCL_RET_OK)  { fail(2u); }
    if (rclc_support_init_with_options(&support, 0, NULL, &opts, &allocator)
        != RCL_RET_OK)                                                         { fail(3u); }
    if (rclc_node_init_default(&node, "ratbot_lab", "tp", &support) != RCL_RET_OK) { fail(4u); }

    /* 4. deux éditeurs */
    if (rclc_publisher_init_default(&pub_button, &node,
            ROSIDL_GET_MSG_TYPE_SUPPORT(std_msgs, msg, Bool), "button") != RCL_RET_OK)    { fail(5u); }
    if (rclc_publisher_init_default(&pub_counter, &node,
            ROSIDL_GET_MSG_TYPE_SUPPORT(std_msgs, msg, Int32), "counter") != RCL_RET_OK)  { fail(5u); }

    /* 5. la boucle : bouton à 10 Hz, compteur à 1 Hz */
    msg_counter.data = 0;
    next = osKernelGetTickCount();
    for (;;)
    {
        msg_button.data = (HAL_GPIO_ReadPin(SW1_GPIO_Port, SW1_Pin) == GPIO_PIN_SET);
        if (rcl_publish(&pub_button, &msg_button, NULL) != RCL_RET_OK)
        {
            HAL_GPIO_TogglePin(LED_3_GPIO_Port, LED_3_Pin);    /* échec ponctuel */
        }
        if (++tick % 10u == 0u)
        {
            if (rcl_publish(&pub_counter, &msg_counter, NULL) != RCL_RET_OK)
            {
                HAL_GPIO_TogglePin(LED_3_GPIO_Port, LED_3_Pin);
            }
            msg_counter.data++;
        }
        next += 100u;
        osDelayUntil(next);
    }
}

fail(n) allume LED_4 et fait clignoter LED_1 n fois en boucle (voir le fichier complet) : sans terminal ni débogueur, c’est le seul moyen de savoir quelle étape a échoué.

Les deux allocateurs. Le premier (microros_allocate & co) est celui de la pile micro-ROS : il puise dans un tas qui lui est réservé (custom_memory_manager.c), séparé du tas de FreeRTOS. Le second (rcl_get_default_allocator) est l’interface par laquelle rcl demande de la mémoire : après rcutils_set_default_allocator, il renvoie le premier.

Le ping avant tout. Sans agent, rclc_support_init échoue, et on ne saurait pas distinguer « l’agent n’est pas lancé » de « la pile est cassée ». Le ping lève l’ambiguïté : LED_1 qui clignote veut dire « j’attends l’agent ».

Ce qui part sur le fil. rcl_publish sérialise le message (format CDR : un booléen tient en un octet), l’encapsule dans un paquet XRCE, que le transport encadre (framing : début, longueur, somme de contrôle) avant de l’envoyer par DMA. L’agent fait le chemin inverse, et publie le message en DDS au nom de la carte.

ROSIDL_GET_MSG_TYPE_SUPPORT donne la description du type de message (comment le sérialiser), générée à la compilation de la bibliothèque : on ne peut publier que les types compilés dans libmicroros.

Exercices supplémentaires

Ces exercices n’ont pas de correction.

Les quatre boutons : un seul topic, de type std_msgs/msg/UInt8, dont chaque bit donne l’état d’un bouton ; publié seulement quand il change.
La batterie : publiez la tension (TP 6 de la partie 1) en std_msgs/msg/Float32, une fois par seconde, et tracez-la avec rqt_plot ou PlotJuggler.
Le débit : passez la liaison à 921 600 bit/s (dans CubeMX et pour l’agent), publiez le compteur aussi vite que possible, et mesurez la cadence maximale avec ros2 topic hz.

Après le TP

La flash externe contient votre programme : réinstallez celui du robot, voir Remettre la carte en état RatBot.
